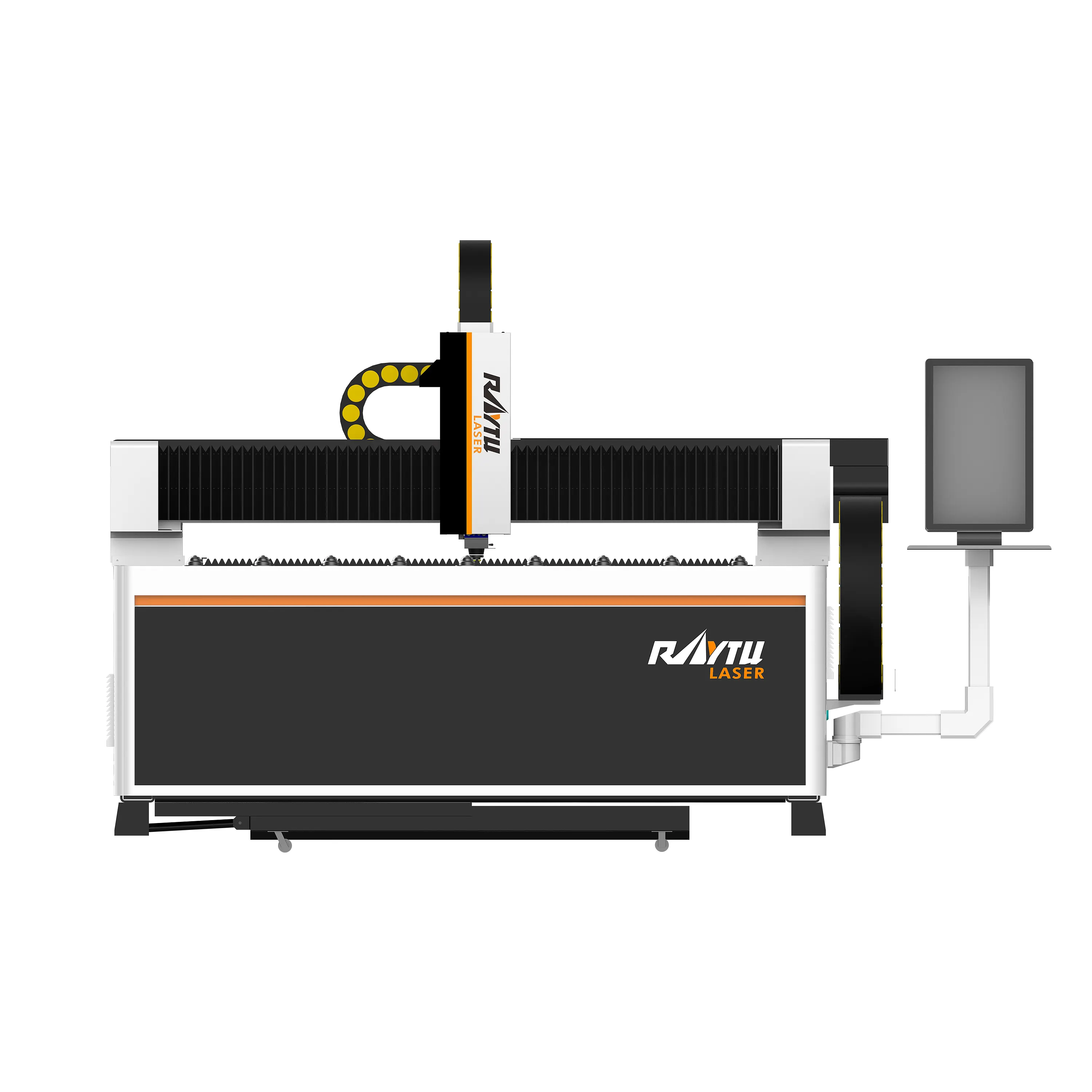

RT - a machine économique de coupe laser à lit unique pour métaux

Description des machines de la série A:

1 domaine d'application

Traitement de la tôle, fabrication de panneaux d'affichage, boîtes métalliques, armoires électriques

Industries manufacturières, appareils électroménagers en tôle et ustensiles de cuisine, produits métalliques

Autres champs.

2 machines de soudage lourdes avec traitement thermique T6

Le cadre est soudé par un tube épais de haute qualité, avec une bonne rigidité et une excellente performance sismique. Celui - ci.

Les lits de tubes soudés sont adaptés à la coupe de tôles minces et offrent une meilleure maintenabilité.

Le lit est recuit à haute température, soumis à un traitement vibratoire et vieilli naturellement pour

Éliminer complètement la contrainte dans le processus de soudage et d'usinage et améliorer considérablement sa résistance, sa rigidité et sa hauteur

Précision et résistance à l'usure.

Logiciel professionnel "ANSYS" pour l'analyse par éléments finis, l'optimisation de la conception et l'amélioration dynamique des performances

Caractéristiques du système de lit.

3 faisceau d'aluminium aéronautique

L'entrée est en aluminium de qualité avion avec de bonnes caractéristiques d'accélération. Il a une structure de portique,

Portique à double moteur synchrone, grande vitesse de coupe, très faible coût de fonctionnement, bonne stabilité, haute

Qualité de traitement et grande adaptabilité.

1. L'ouverture du profil d'aluminium extrudé de l'aéronef doit être extrudée, recuite,

Les vibrations et le vieillissement naturel rendent la porte très rigide et de bonne qualité de surface

Ils ont une bonne résistance et ductilité.

2. La structure du portique est optimisée par la méthode des éléments finis en fonction des caractéristiques du portique.

Alliage d'aluminium métallique, résistant à la corrosion, léger, très dur, permettant

Coupe laser et excellente performance dynamique. Coupe à grande vitesse toutes sortes de graphiques selon la précision

C'est possible.

3. Le portique en aluminium de l'aéronef permet à l'équipement d'avoir des caractéristiques dynamiques très efficaces, ce qui est très important.

Améliorer l'efficacité du traitement et assurer la qualité du traitement.

4 source laser raycus

La source lumineuse de la série RFL - C présente les avantages d'une grande efficacité de conversion électro - optique et d'une bonne qualité du faisceau.

Haute qualité, haute densité d'énergie, large fréquence de modulation, haute fiabilité, longue durée de vie, sans entretien

Activités

Il peut être largement utilisé dans le soudage, la coupe de précision, le revêtement, le traitement de surface, l'impression 3D et d'autres domaines.

Ses caractéristiques de sortie de fibre optique facilitent son intégration dans la fabrication flexible avec le robot

Équipement pour le traitement 3D.

5 tête laser raytools

La tête de coupe raytools est conçue pour les lasers industriels à fibres jusqu'à 6 kW.

Système de refroidissement à double eau intégré pour assurer un fonctionnement stable du laser

Tête

• Configuration optique optimisée pour une distribution efficace du débit d'air.

• réglage automatique de la focale pour réduire les interférences humaines, + 10

Plage réglable de 12 mm, vitesse de mise au point de 10 m / min, précision de 0,05 mm,

Répétabilité de 0,05 mm.

• couture rapide, coupe à grande vitesse.

Le temps de pré - perforation des tôles d'acier au carbone de 25 mm est inférieur à 3 S (3 000 w),

L'efficacité de coupe est grandement améliorée.

• Grand diaphragme transparent.

Ouverture transparente de 35 mm pour réduire efficacement les interférences externes

Interférence de la lumière pour assurer la qualité et l'efficacité de la coupe.

• haute puissance

En utilisant la lentille optique d37, elle peut traiter jusqu'à 6 kW de puissance, ce qui permet

Il est facile de couper des tôles épaisses.

• léger et efficace
